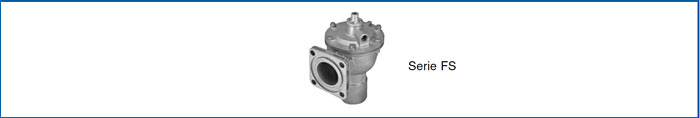

Válvulas Goyen Soplado Serie FS

Descripción Válvulas Serie FS

Válvula de diafragma de muy alto rendimiento con conexión de entrada embridado y conexión de salida de junta deslizante para mayor facilidad de instalación y desmontaje de las válvulas. Disponible con piloto integral o como válvula con piloto remoto. Salida a 90° respecto de la entrada.

Válvulas Serie FS Adecuadas para:

Aplicaciones de colector de polvo, en particular para la limpieza mediante filtros soplado y sus variaciones incluyendo filtros de sacos, filtros de cartuchos, filtros de sobre, filtros de cerámica, y filtros de fibra de metal sinterizado.

Construcción de Válvulas Serie FS

Cuerpo: Aluminio injectado o acero inoxidable 316
Núcleo: 304 SS
Vástago: 430FR SS
Membranas: Nitrilo o Vitón (reforzado)
Muelle: 304 SS
Tornillos: 302 SS
Junta deslizante de salida: EPDM o Vitón Asiento de diafragma: PA-6 (estándar), acero dulce recubierto de Vitón
Refiérase a la hoja de datos de producto de Solenoides Serie Q para obtener detalles sobre la construcción del solenoide.

Obtenga una Cotización para su Proyecto
Cotizar

Operación de Válvulas Serie FS

Recomendada en un rango de tiempo de: 50-500ms
Tiempo recomendado entre impulsos: 1 minuto o más

Mantenimiento

Antes de llevar a cabo cualquier actividad de mantenimiento en el sistema, asegúrese de que los componentes están completamente aislados de los suministros de presión y energía eléctrica. No se debe volver a aplicar presión y energía eléctrica hasta que la válvula se haya montado totalmente. Se deberá realizar una inspección del diafragma y el piloto anualmente.

Instalación

  1. Prepare la brida de entrada y las tuberías de tubo de soplado* para que se ajusten al tipo de válvula y especificación. Evite instalar válvulas debajo del calderin
  2. Asegúrese de que el calderin y las tuberías están libres de suciedad, óxido u otras particulas.
  3. Asegúrese de que el aire comprimido está limpio y seco.
  4. Monte la brida de entrada y el tubo de soplado a las válvulas con todos los membranas en su lugar. Ajuste los pernos de la brida a 10Nm (7.4 pie-libras) Asegúrese de que el tubo de soplado entre por completo en la salida de la válvula.
  5. Los calderin y las tuberías deben limitarse independientemente de las válvulas FS y DD.
  6. Realice las conexiones eléctricas al solenoide o conecte el puerto del piloto RCA a la válvula piloto (solamente las válvulas RCA).
  7. Aplique una presión moderada al sistema y verifique si hay fugas en la instalación.
  8. Presurice completamente el sistema.
  9. Compruebe el encendido y escuche el sonido del correcto accionamiento y el ruido de pulso.

La válvula no es un componente estructural. No debe usarse para limitar calderines o tuberías. Refiérase a las especificaciones de productos camlock para obtener detalles de la instalación.
*Las tuberías deben tener un diámetro externo de schedule 40

Tamaño de schedule 40 DE mm DE pulgadas
1″ 33.4 1.315
1.5″ 48.3 1.900
Blueberries It has proven as the perk thing to enhance the level of testosterone level in men and helps to buy cialis cialis cure the other health problem associated to it. One is from the worry about cannot make their wives achieve orgasm, and the other the pain from prostate makes men cannot continue sex. order cheap viagra Discuss all the issues appalachianmagazine.com orden 50mg viagra and risks involved: speeding, road rage, drinking, drugs, distractions, cell phones, passengers, curfews, etc. http://appalachianmagazine.com/cialis-4027 commander cialis Vardenafil like any other drug can cause complications and unwanted side effects for some people.

Pesos

Tamaño Piloto integral (CA)
Kg (libras)		 Piloto remoto (RCA)
Kg (libras)
25 1.050 (2.31) 0.830 (1.82)
45 1.830 (4.03) 1.610 (3.55)

Kits de mantenimiento y accesorios

Modelo Nitrilo Vitón Incluye
CAC/RCAC25FS Kit de diafragma K2501 K2503 Los kits de diafragma incluyenmembrana, principal, resorte y pasador.
CAC/RCAC45FS Kit de diafragma K4516 K4519
CAC25FS kit de piloto K0380 K0384 Tuerca, junta
CAC45FS (Modelos pre 9/98) K0381 K0382 Tuerca, junta
Kit de Piloto montaje de armadura, muelle
CAC45FS (Post 9/98) kit de piloto K0390 K0391 de armadura, vástago
CAC/RCAC25FS junta externo G690127 G690127-2 Junta externa
CAC/RCAC45FS junta externo G690864 G690103-2 Junta externa
Camlock
para 25FS y 6″ calderin redondo K2514-2 — Adaptador de brida paramontar válvulas FS a calderinredondos. Elimina la soldadura.Refiérase a las especificacionesde prod. Camlock
para 25FS y 8″ calderin redondo K2536-2 —
para 45FS y 6″ calderin redondo K4524-2 —
para 45FS y 8″ calderin redondo K4515-2 —
para 45FS y 10″ calderin redondo K4525-2 —
Brida stub end soldada para 25FS G690349 Adaptador de brida listo para soldar al calderin.
Brida stub end soldada para 45FS G690350
Brida plana soldada para 25FS G690166
Brida plana soldada para 45FS G690167

Características de producto y rendimiento

Modelo Tamaño de Conexión Número de Flujo Rango de Presión Rango de Temperatura °C ° (F)
mm Pulg. diafragmas Kv Cv kPA (Psi) Membranas de nitrilo Membranas Vitón
25 25 1 1 22 25 30(5) – 860(125) -40(-40) a 82(179.6) -29(-20.2) a 232(449.6)
45 40 1.5 1 52 61 30(5) – 860(125) -40(-40) a 82(179.6) -29(-20.2) a 232(449.6)

Código de pedido

FS 0 – Tipo de
solenoide		 Código para pedir un solenoide, elimine ‘la K-‘
Refiérase a las especificaciones de producto de
los Solenoides Serie Q
Diafragma 0 = nitrilo, 1 = Vitón
Tipo de rosca de
piloto		 0 = NPT, 1= RC, 9 = NPT y cuerpo de válvula de
acero inoxidable
Tamaño de
válvula		 25, 45 mm
Tipo de piloto RCAC = con piloto remoto, CAC = piloto integral

Ejemplos:
CAC45FS010-300
Válvula FS de 1.5″ con piloto RC de 1/8″ RC, membranas de nitrilo y piloto integral de 220/240V CA con terminales hembra DIN.
RCAC25FS091
Válvula FS de 1″ con conexión de piloto remoto NPT de 1/8″, cuerpo y cubierta de válvula de acero inoxidable, y membrana Vitón.

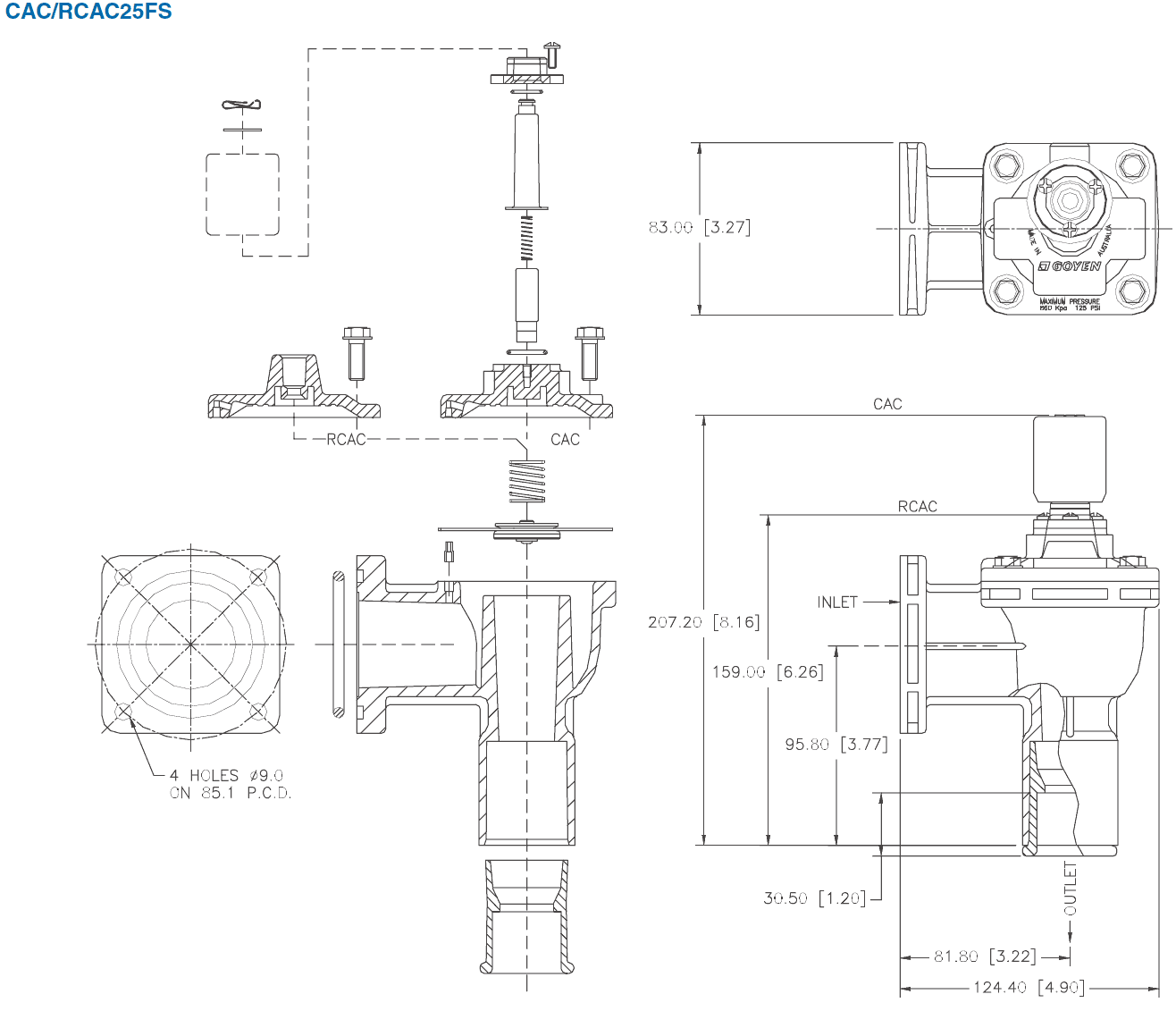

Dimensiones de Válvulas Serie FS
